Каміни одночасно обігрівають і прикрашають навколишній простір. З кладкою каміна з цегли можна впоратися власними силами. Достатньо лише ознайомитися з керівництвом і зробити все відповідно до положень інструкції.

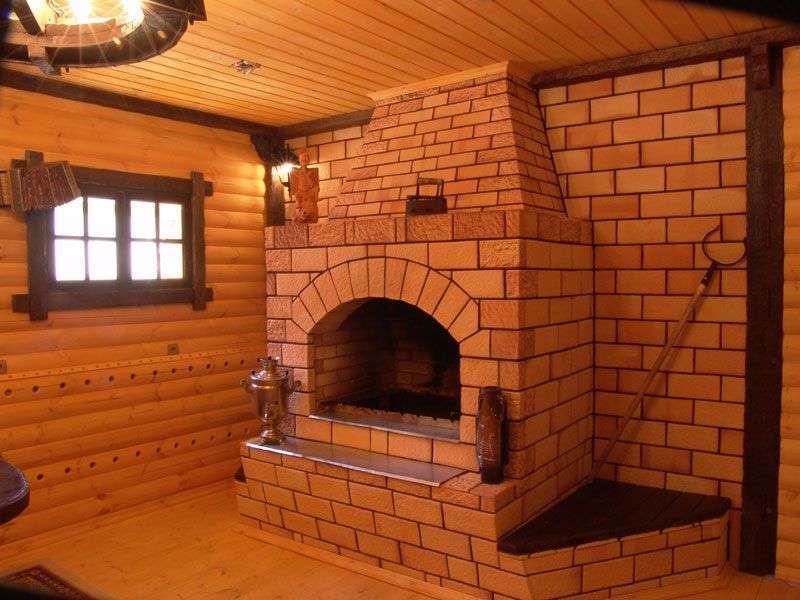

Як побудувати камін своїми руками

Зміст статті

  • 1 Місце для каміна
  • 2 Визначення основних розмірів
  • 3 Підготовка матеріалів
  • 4 Підстава каміна
  • 5 Кладка
    • 5.1 Перший крок
    • 5.2 Другий крок
    • 5.3 Третій крок
    • 5.4 Четвертий крок
    • 5.5 П’ятий крок
    • 5.6 крок Шостий
  • 6 Оздоблення
    • 6.1 Відео – Як побудувати камін своїми руками

Місце для каміна

Ви можете влаштувати камін до стіни, зробити його окремо стоять або ж вмонтувати в стіну. Також вогнище можна звести в кутку приміщення.

Настійно не рекомендується облаштовувати топку каміна біля стіни, протилежній по відношенню до стіни з вікнами, оскільки це призведе до появи протягів.

Пам’ятайте про необхідність наявності ефективного і надійного димоходу. Стандартна довжина димовідвідної конструкції становить 4-5 м. В деяких ситуаціях цей показник збільшується до 700 див.

Як побудувати камін своїми руками

Місце для каміна

Як побудувати камін своїми руками

Димар каміна

У приміщенні з каміном обов’язково повинна бути організована якісна вентиляція.

Безпосередньо зведення каміна виконується на міцній майданчику, здатної витримати вагу готової конструкції.

Визначення основних розмірів

Як побудувати камін своїми руками

Співвідношення розмірів каміна і приміщення

Виконайте необхідні попередні розрахунки. Визначте об’єм приміщення, відведеного для будівництва каміна. Отвір топки повинно становити 1/50 розрахованого вами обсягу кімнати.

Висота порталу має в 2 рази перевищувати глибину топливника.

Наведені розміри і співвідношення дуже важливі. Якщо глибина топки буде більше допустимого значення, камін суттєво втратить в тепловіддачі. При меншому розмірі топливника відбудеться задимлення.

Розміри димових отворів підбирайте з урахуванням габаритів топкової площі. Площа перетину димоходу не повинна бути в 10-15 разів менше, ніж площа топки.

Оптимальним діаметром круглих димарів є показник 100-150 мм По довжині дымоотводящая труба може досягати 500 см і більше.

Підготовка матеріалів

Підготуйте необхідну кількість керамічної цегли (визначайте в відповідності з запланованими габаритами і конструкцією каміна). Також підготуйте шамотна цегла для облаштування топки.

Як побудувати камін своїми руками

Шамотна цегла

Як побудувати камін своїми руками

Шамотна глина

Додатково підготуйте наступне:

  • суміш для кладки цегли;
  • 12-міліметровий лист скло-магнію;
  • димар;
  • пічну стрічку для монтажу фурнітури;
  • металеві куточки;
  • димохідну змію.

Перед початком роботи укрийте поліетиленом все, що потрібно захистити від забруднень.

Підстава каміна

Як побудувати камін своїми руками

Фундамент під камін

Конструкція фундаменту буде включати в свій склад металеві куточки. Вони додатково збільшать міцність майданчики і захистять її від руйнування при сезонних змінах грунту.

Вирийте яму для облаштування фундаменту у відповідності з проектними розмірами.

Засипте дно ями піщано-гравійною сумішшю. Ущільніть подушку і укладіть на неї металеві куточки. Сдвойте куточок так, щоб в процесі кладки було створено максимально надійне і міцне підґрунтя. Куточки рекомендується зварити, щоб вони не зміщувалися в подальшому.

При цьому куточки потрібно змонтувати таким чином, щоб встановлювані в подальшому елементи кладки були розташовані паралельно по відношенню до міжкімнатної перегородки, сопрягаемой з каміном (якщо обрано такий варіант облаштування конструкції).

Укладіть куточки в цеглу, залийте всю конструкцію розчином цементу і ретельно розрівняйте його за допомогою штукатурної терки.

По густоті розчин повинен приблизно відповідати густоти сметани. При такій консистенції розчин зможе проникнути в усі щілини кладки, не виходячи при цьому із швів.

Забезпечте горизонтальність підстави. Для усунення нерівностей поверхні використовуйте той же цементний розчин. Залиште конструкцію сохнути на кілька днів.

Кладка

Як побудувати камін своїми руками

Схема укладання рядів для кутового каміна

Як побудувати камін своїми руками

Порядовка англійського каміна

Укрийте висохлий фундамент подвійним шаром руберойду. Цим ви забезпечите необхідний захист підстави.

Приготуйте розчин для цегляної кладки. Традиційно каміни викладаються із застосуванням розчину на основі попередньо вимоченої глини.

Кладку першого ряду краще всього виконувати із застосуванням розчину з невеликим додаванням цементу (приблизно 10-20% від загальної маси суміші).

Заздалегідь відкалібруйте цеглини, відібравши найбільш підходящі за розміром вироби для кладки кожного ряду.

Перед початком кладки занурте цеглини у воду на деякий час. Це дозволить виробів насититися вологою. В іншому випадку цеглу заберуть воду з глиняного розчину, що призведе до суттєвого погіршення якості кладки.

Викладіть перший ряд цегли ребром. Перевірте правильність викладення ряду косинцем і рівнем. Переконайтеся в однаковій довжині протилежних сторін і діагоналей підстави.

Рекомендована товщина швів – до 0,5 см.

Кладка ведеться у відповідності з порядовкой. Далі буде наведено порядок дій, актуальне для більшості існуючих різновидів камінів. В іншому ж орієнтуйтеся на наявні у вас креслення.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Перший крок

Викладіть три суцільних ряду підстави.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Другий крок

Викладіть 4-5 ряди з облаштуванням зольника.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Третій крок

Викладіть 6-7 ряди з облаштуванням дна і окладу цегляного каміна.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кружало і опалубка для кладки арки подшестка

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Четвертий крок

Продовжуйте кладку. До 13 ряду включно формуйте стінки топливника опалювального агрегату.

П’ятий крок

Викладіть 14-19 ряди з облаштуванням димозбірника.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Крок шостий

Викладіть 20-25 ряди каміна з облаштуванням димоходу.

Цоколь і суцільні ряди кладки облаштовувати із застосуванням кельми або кельми. Димар і паливна камера викладаються вручну, тому що на цих етапах дуже важливо контролювати якість використовуваного розчину.

Розчин для камінної кладки наносите на середини цеглин. Краї елементів повинні залишатися вільними.

При викладенні кожного ряду дотримуйтеся обраної порядовки. Для більшої зручності можете пронумерувати вироби.

Приділяйте особливу увагу якості кладки паливного відділення і димовідвідних каналів – ці елементи потрібно викласти максимально рівно і як можна більш герметично.

Надлишки розчину для кладки видаляйте відразу ж.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Для формування красивого вигнутого камінного зводу виконуйте поступовий напуск елементів кладки. Важливо, щоб розмір напуску не перевищував 50-60 мм у кожному ряду.

Облаштування вигнутих перемичок виконується із застосуванням тимчасової опалубки – кружала. Для фіксації такої опалубки використовуйте опори під обустраиваемым камінним склепінням.

Класти починайте від цегли, встановленого в центрі, і далі виконуйте симетричну кладку в обох напрямках.

Періодично контролюйте вертикальність викладки димовідвідної труби. Навіть найменші відхилення від вертикалі можуть призвести до появи задимленості приміщення.

Як побудувати камін своїми руками

Кладка каміна, покрокова інструкція

Для кладки димоходу використовуйте розчин з додаванням цементу, аналогічний суміші, яка застосовувалася при викладенні цоколя каміна.

Дымоотводящая труба обов’язково покривається шаром вогнетривкої ізоляції для підвищення протипожежної безпеки. Ізоляція облаштовується в місцях проходження труб через конструкції будинку (перекриття, покрівлю та ін). Найчастіше використовуються ізоляційні матеріали на основі азбесту.

Як побудувати камін своїми руками

Димар каміна

Оздоблення

Для додання каміна більш привабливого зовнішнього вигляду, виконайте його фінішну обробку. Найчастіше застосовуються наступні методи обробки:

  • фарбування;
  • обштукатурювання;
  • облицювання плиткою, каменем та іншими подібними матеріалами.
    Як побудувати камін своїми руками

    Оздоблення

Конкретний варіант обробки вибирайте на свій розсуд. У разі якщо камін вам подобається і без фінішної облицювання, расшейте шви кладки за допомогою спеціального інструменту і ретельно очистіть поверхню конструкції від зайвого розчину.

Важливо: для фарбування каміна можна використовувати тільки вогнестійкі лакофарбові матеріали.

В іншому ж зовнішній вигляд каміна залежить виключно від вашої фантазії та особистих уподобань.

Дотримуйтесь отриманим рекомендаціям, і готовий камін, зведений власними силами, буде довгі роки обігрівати і прикрашати вашу кімнату, ефективно справляючись з усіма покладеними на нього завданнями.

Вдалої роботи!
